1.1.8. VLAN-Implementierung mit einem Router
Präsentation | Videovortrag |
---|---|

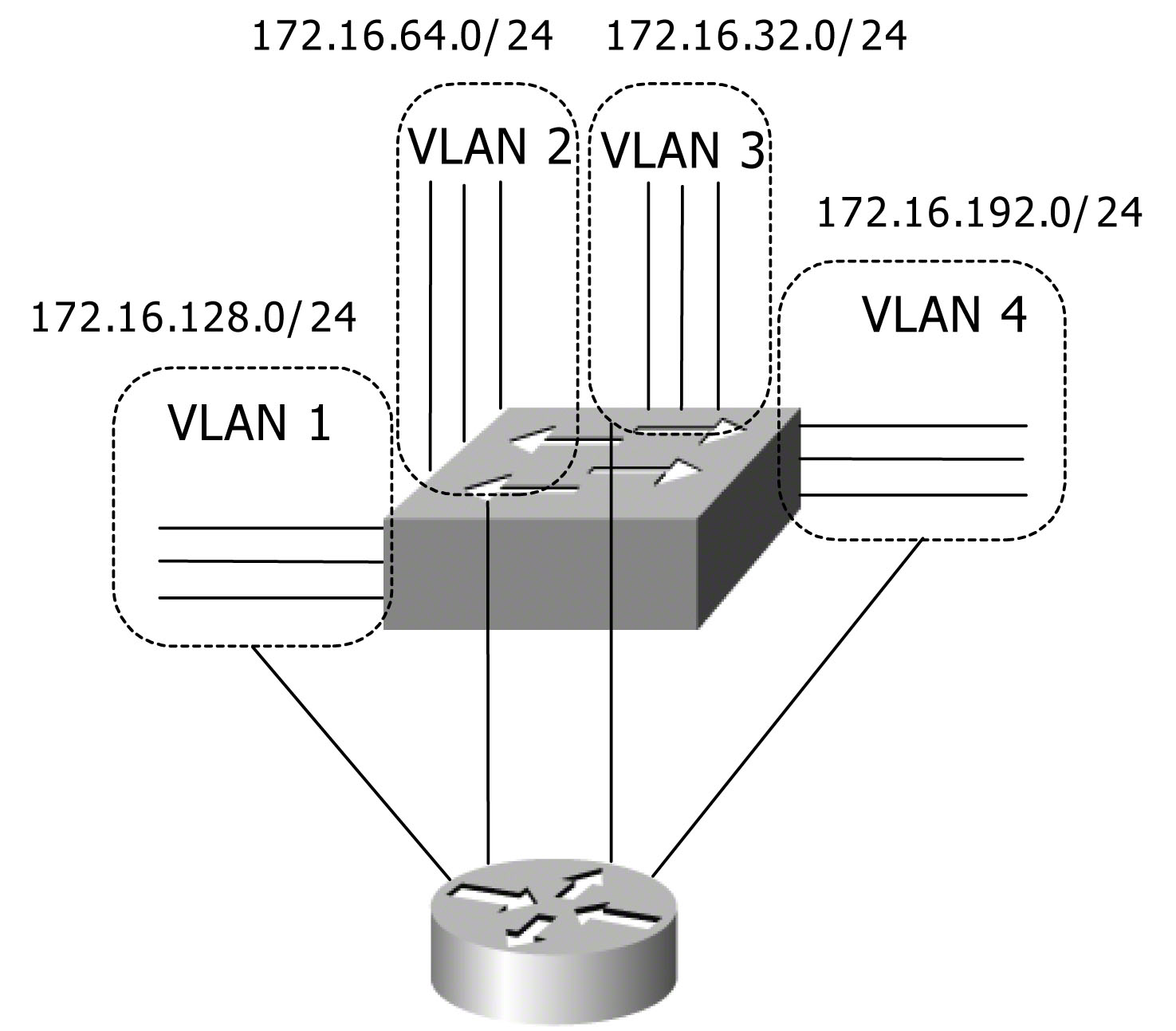

Durch die VLAN-Implementierung werden anstelle einer großen Broadcast-Domäne viele kleine Broadcast-Domänen aufgebaut. Hierdurch kann die Broadcastlast zwar besser kontrolliert werden, jedoch besteht auch in jedem Netzwerk die Anforderung, dass viele VLANs miteinander kommunizieren müssen. An dieser Stelle ist wieder ein Router erforderlich. In der Abbildung ist ein externer Router zu sehen, der jeweils ein Interface in jedem VLAN hat. Somit ist er in der Lage, zwischen den VLANs zu routen. Diese Implementierung hat jedoch wieder den Nachteil, dass der Router softwarebasierend ist und somit sehr hohe Verzögerungszeiten während der Datenübertragung anfallen.
