1.3.7. Kabel- und Steckertechnik – Ethernet 10Base2

Präsentation Videovortrag

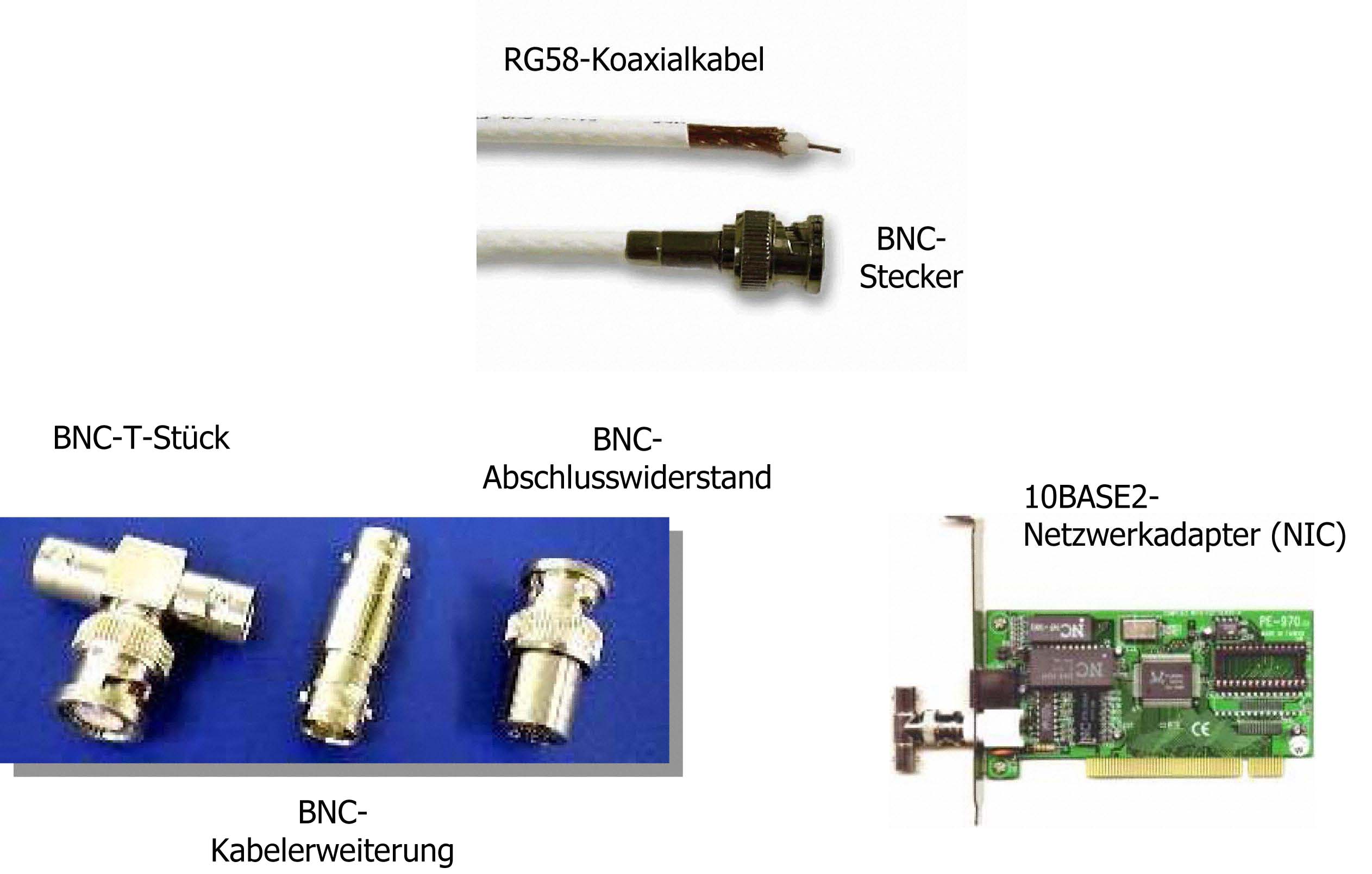

Beim 10Base2-Standard ist die maximale Segmentlänge auf 185 m beschränkt. Auch hier wird jeweils an den beiden äußeren Enden des Kabels ein Abschlusswiderstand von 5 0 Ω befestigt. Externe Transceiver gibt es bei diesem Ethernet-Standard nicht. Vielmehr befindet sich der Transceiver direkt auf der Netzwerkkarte einer Station. Um eine Station an das Koaxialkabel anzuschließen, wird das Kabel an der entsprechenden Stelle durchtrennt. Die beiden entstandenen Kabelenden werden jeweils mit einem BNC-Stecker ausgestattet. Um das Koaxialkabel wieder zusammenzufügen, werden die beiden BNC-Stecker mit einem sogenannten T-Stück verbunden. Die Abbildung zeigt ein derartiges Verbindungsstück. Es ist zu sehen, das ein T-Stück insgesamt drei Anschlüsse zur Verfügung stellt; zwei BNC-Buchsen, um das Koaxialkabel zusammenzufügen und einen BNC-Stecker, um die Endstation anzuschließen.
