1.8.3. IP-Routing-Tabelle

Präsentation Videovortrag

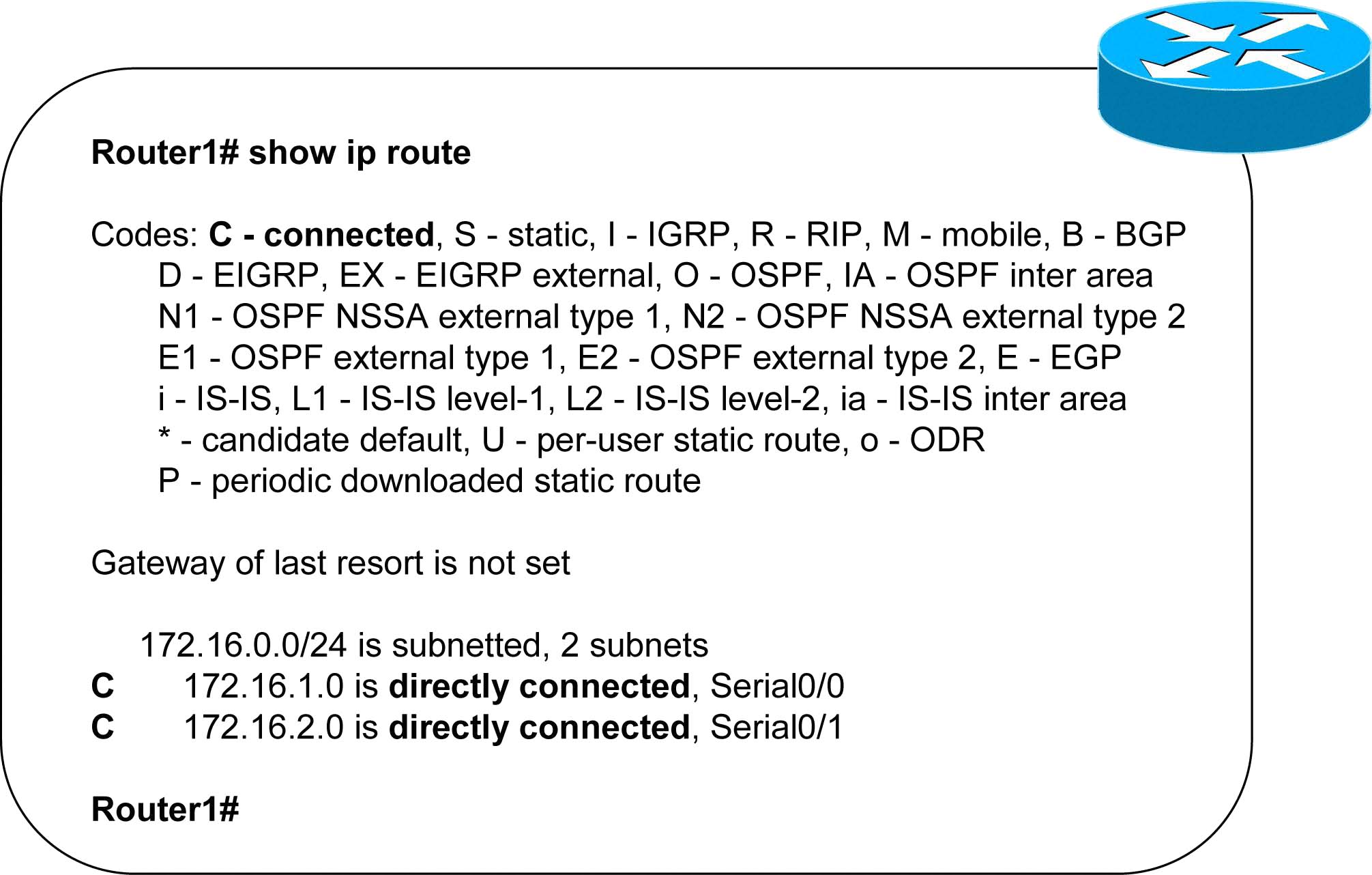

Das Herz eines Routers ist seine Routing-Tabelle. Sie enthält alle Netzwerke, die erreichbar sind. Initial stehen in der Routing-Tabelle alle direkt angeschlossenen Schnittstellen, die eine IP-Adresse haben und sich in einem funktionsfähigen Zustand befinden. Sie werden durch ein anfängliches „C“ gekennzeichnet und zusammen mit ihrer IP-Adresse und der Information „directly connected“ in die Routing-Tabelle aufgenommen. In der Abbildung ist durch den Befehl show ip route die IP-Routing-Tabelle eines Routers ausgegeben.

Ein Router ist in der Lage, Datenpakete zwischen allen Netzwerken zu übermitteln, die in der Routing-Tabelle enthalten sind. Sollte an einem Quellinterface ein Paket empfangen werden, dessen Zieladresse aber nicht in der Routing-Tabelle aufgeführt ist, wird das Paket verworfen. In der Regel wird anschließend eine Internet Control Message Protocol (ICMP)-Fehlermeldung an die Quellstation geschickt.
