1.13.7. Abarbeitung der Statements

Präsentation

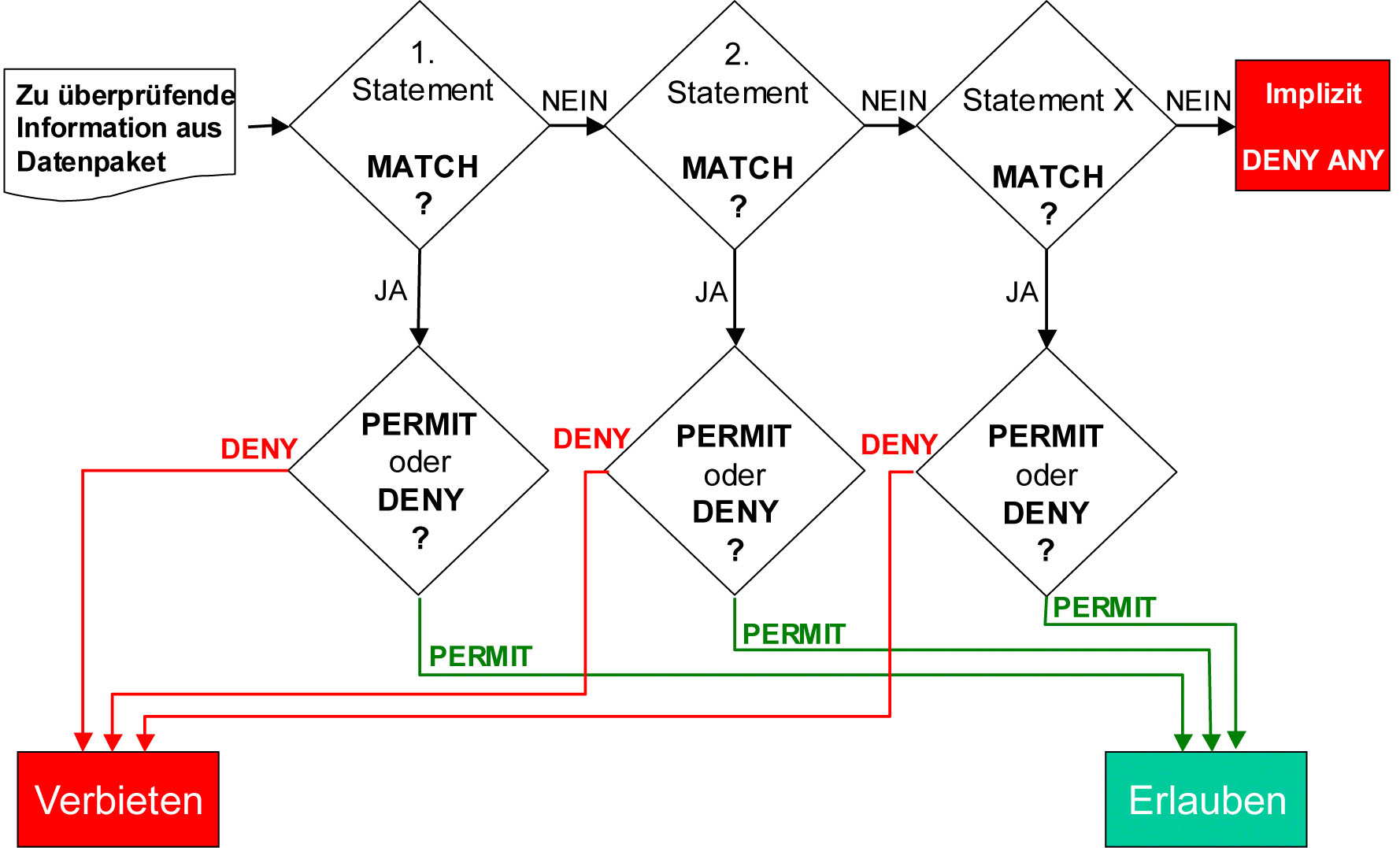

Hier ist dargestellt, wie die Statements der ACL im Einzelnen abgearbeitet werden. Eine zu überprüfende Information (Adresse oder auch Protokoll) aus einem Datenpaket wird mit dem ersten Statement verglichen. Ist hier eine andere Information als im Datenpaket vorhanden, trifft dieses Statement nicht zu (kein »Match«) und der Router geht weiter zum zweiten Statement. Sollte allerdings das Statement zutreffen, findet ein »Match« statt und der Router überprüft als nächstes, ob ein »permit« oder »deny« definiert wurde. Nun kommt es darauf an, zu welchem Prozess die ACL querverbunden wurde. Wird die ACL als Datenfilter eingesetzt und es wurde ein »deny« definiert, wird das Datenpaket verboten und anschließend verworfen. Bei einem »permit« würde das Datenpaket erlaubt und daher weitergeleitet werden. Dieser Ablauf wiederholt sich für jedes Statement. Sollte kein einziges Statement zutreffen, trifft der implizite »deny any« zu und die Datenpakete werden verworfen.
